機器人集成應用

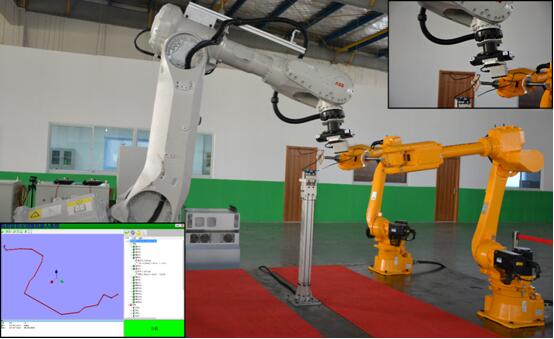

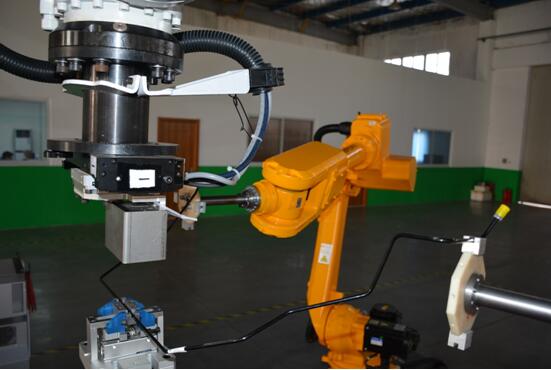

成型管測量機器人系統
該系統采用結構光視覺技術、絕對精度標定技術、三維點云重構技術、自動軌跡規劃技術及模型匹配等技術實現對成型管的三維尺寸測量與模型重構，主要應用于逆向工程、管件檢測、管件制造以及管件計量等方面，同時也可對管件彎曲數據進行修正。此外，該系統也可用于其他領域復雜零件的尺寸測量。
●結構光視覺技術、絕對精度標定技術、三維點云重構技術
●自動軌跡規劃技術、模型匹配技術
●三維尺寸測量、模型重構
|
性能 |
指標 |
||
|
機器人 |
掃描速度 |
500mm/min |
|
|
掃描范圍 |
500mm*400mm*400mm |
||
|
傳感器 |
采樣頻率 |
2kHz |
|
|
參考距離 |
80mm |
||
|
測量范圍 |
32mm*46mm |
||
|
激光分類 |
2M類激光產品 |
||
|
重復測量精度 |
0.05mm |
||
|
整機尺寸 |
1.3m*1.3m*1.8m |
||
|
重量 |
600kg(含底座) |
||
|
環境條件 |
環境溫度 |
+5~+40℃ |
|
|
相對濕度 |
20%~80%(無冷凝) |
||
|
振動 |
0.5G以下 |
||
