盤具組裝設備是我院根據電纜公司制盤廠需要人工制盤，工人勞動強度大，人工釘制的繞線盤質量不穩定等情況，而開發的全自動制盤設備。該設備可以實現盤片和紙筒自動定位、自動分度打釘、釘槍自動裝釘、成品自動碼垛等功能。整個制盤過程實現高度自動化，從而大幅提高產品的可靠性和一致性，并大大降低工人勞動強度。

●工件自動定位

●自動分度打釘、裝釘

●成品自動碼垛

●大幅提高可靠性和一致性

●高度自動化，有效降低工人勞動強度

碼垛機械臂：

小臂范圍：半徑：1000mm，角度：-150°~+150°；

大臂范圍：半徑：1200mm，角度：-120°~+120°；

Z軸行程：0-2000mm；

碼垛機械臂：450kg；

工作參數：

工作節拍：220個/小時；

組裝種類：三種；

碼垛機械臂末端負載：10kg；

碼垛尺寸范圍：1200x1200x1800mm；

碼垛效率：280個/小時；

設備節拍：20s/只

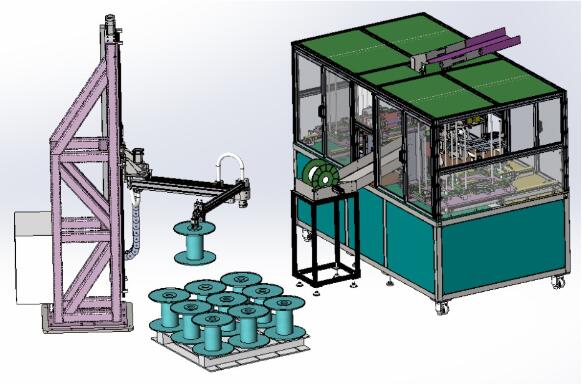

主要構成：

盤具自動組裝設備；三自由度碼垛機械臂；運動控制器。
